Guía de conexiones roscadas

Guía de conexiones roscadas

Tablas de referencia

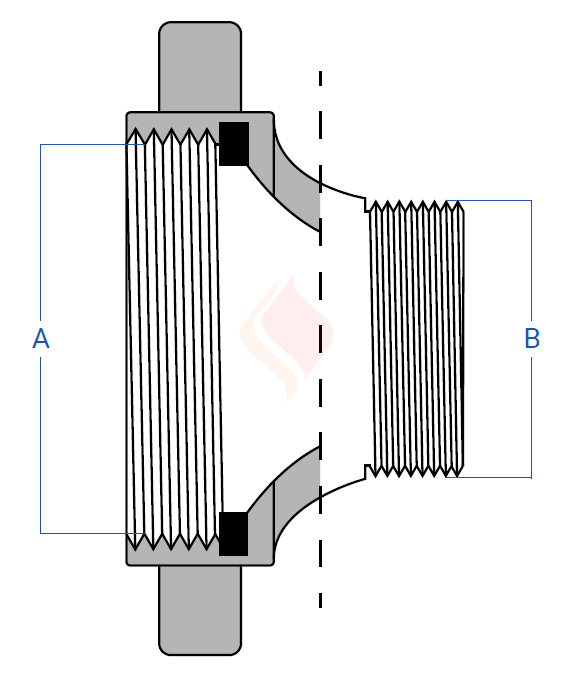

Diagrama Reducción Roscada

Roscas IRAM 3508

En Argentina los tipos de roscas utilizados para accesorios de incendio están estandarizados según la norma IRAM 3508.

Roscas hembra (IRAM 3508)

Diámetro nominal
(mm/pulgada)		Diámetro interior “A”
(mm)		Paso de la rosca
(mm)		HPP
(Hilos/Pulgada)
38.1 / 1 1/2″45.52.30911
44.5 / 1 3/4″50.42.30911
50.8 / 2″62.64.6185.5
63.5 / 2 1/2″77.05.0805

Roscas macho (IRAM 3508)

Diámetro nominal de salida
(mm/pulgada)		Diámetro exterior “B”
(mm)		Paso de la rosca
(mm)		HPP
(Hilos/Pulgada)
38.1 / 1 1/2″47.52.30911
44.5 / 1 3/4″52.72.30911
50.8 / 2″67.04.6185.5
63.5 / 2 1/2″81.85.0805

Roscas BSP y NH/NST

Si bien no son utilizadas en Argentina para accesorios de incendio, estas roscas pueden ser encontradas en tuberías y otros accesorios generales para instalaciones de agua o en productos de otros países.

Roscas BSP

Diámetro nominal
(mm/pulgada)		Paso de la rosca
(mm)		HPP
(Hilos/Pulgada)
38.1 / 1 1/2″2.30911
44.5 / 1 3/4″2.30911
50.8 / 2″2.30911
63.5 / 2 1/2″2.30911

Roscas NH / NST

Diámetro nominal
(mm/pulgada)		Paso de la rosca
(mm)		HPP
(Hilos/Pulgada)
38.1 / 1 1/2″2.8229
44.5 / 1 3/4″2.8229
50.8 / 2″2.8229
63.5 / 2 1/2″3.3877.5
La información técnica, imágenes y especificaciones son sólo de referencia y pueden cambiar sin previo aviso. Consulte la hoja técnica o contáctenos para confirmar compatibilidad y disponibilidad.
